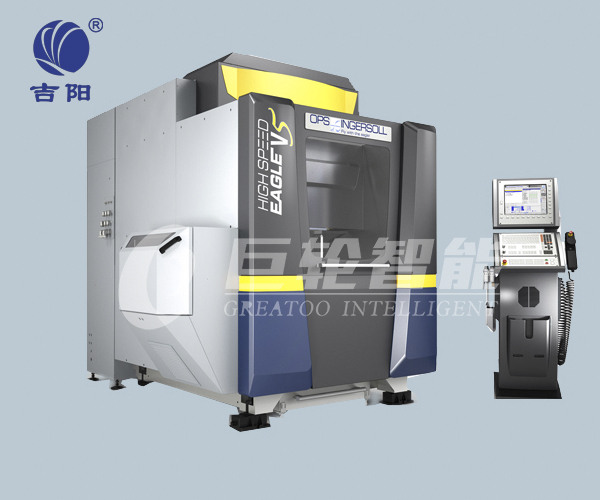

High speed Eagle V5

产品概况：

各轴行程：X/Y/Z 550/400/400 mm
台面尺寸：X/Y 650/500 mm

产品运用：

V5加工规模最大化下的紧凑外部尺寸，第四/第五轴最大交流负荷250公斤，托盘最大400X400mm。同样优异的针对自动化和操作职员的可进入性，特殊受掩护的激光丈量系统。

产品先容

手艺参数

High speed Eagle V5加工规模最大化下的紧凑外部尺寸，第四/第五轴最大交流负荷250公斤，

托盘最大400X400mm。同样优异的针对自动化和操作职员的可进入性，特殊受掩护的激光丈量系统。

各轴行程：X/Y/Z 550/400/400 mm

台面尺寸：X/Y 650/500 mm

各轴行程/Stroke of each axle	X=550mm 、Y=400mm 、Z=400mm
进给率/Feed rate	max 30m/min
加速率/Acceleration	max 15m/s?
事情台夹装台面尺寸/Table size of table	X=650mm 、Y=500mm
T型槽台最大承重/T type slot platform maximum load bearing	up to 500kg
事情台/Workbench	T型槽台可装载第四/第五轴上方/Type T tank can be loaded on top of fourth / Fifth
T型槽/T type groove	5x14H12
主轴鼻端到事情台距离最小/最大/Spindle nose to the operating table from the minimum / maximum	50/450mm
工件尺寸三轴加工X/Y/Z /Workpiece size three axis machining X/Y/Z	550/400/400mm(max 500kg)
工件尺寸五轴加工 /Workpiece size five axis machining	?400mm 、H=380mm(max 250kg)
载入电源功率 /Load power	32KVA
高频主轴（可�。� /High frequency spindle (optional)	HSK E40：1-42000rpm
主轴功率/Spindle power	15KW
刀库（可�。� /Tool magazine (optional)	32/100positions(HSK E40)
迷你油雾润滑/Mini oil mist lubrication	包括/Include
数控系统/Numerical control system	Heidenhain iTNC 530 HSCi / TNC 640
机床尺寸/Dimension of machine tool	2800x2020mm 、H=2450
机床总量/Total machine tool	7200kg
选配/Matching	摆动圆台：B轴-120度/+60度、 C轴扭矩马达 40U/min 、工件重量：250kg/Swing round: B axis -120 degrees /+60 and C axis torque motor 40U/min, workpiece weight: 250kg
更多选配/More matching	激光对刀、自动刀具洗濯站、红外线探头、三维检测功效、油雾吸尘装置、混加工、ATS气溶胶干式润滑、切屑传送链、过失信息短信提醒、自动化准备、海德汉软件选配项、节能功效 /Laser tool setting and tool automatic cleaning stations, infrared probe, 3D detection function, oil mist duster, mixed processing, ATS aerosol dry lubrication, cutting chip conveyor chain, error messages, SMS tips, automatic preparation, Heidenhain software options, energy-saving function
